INFRARED DETECTOR

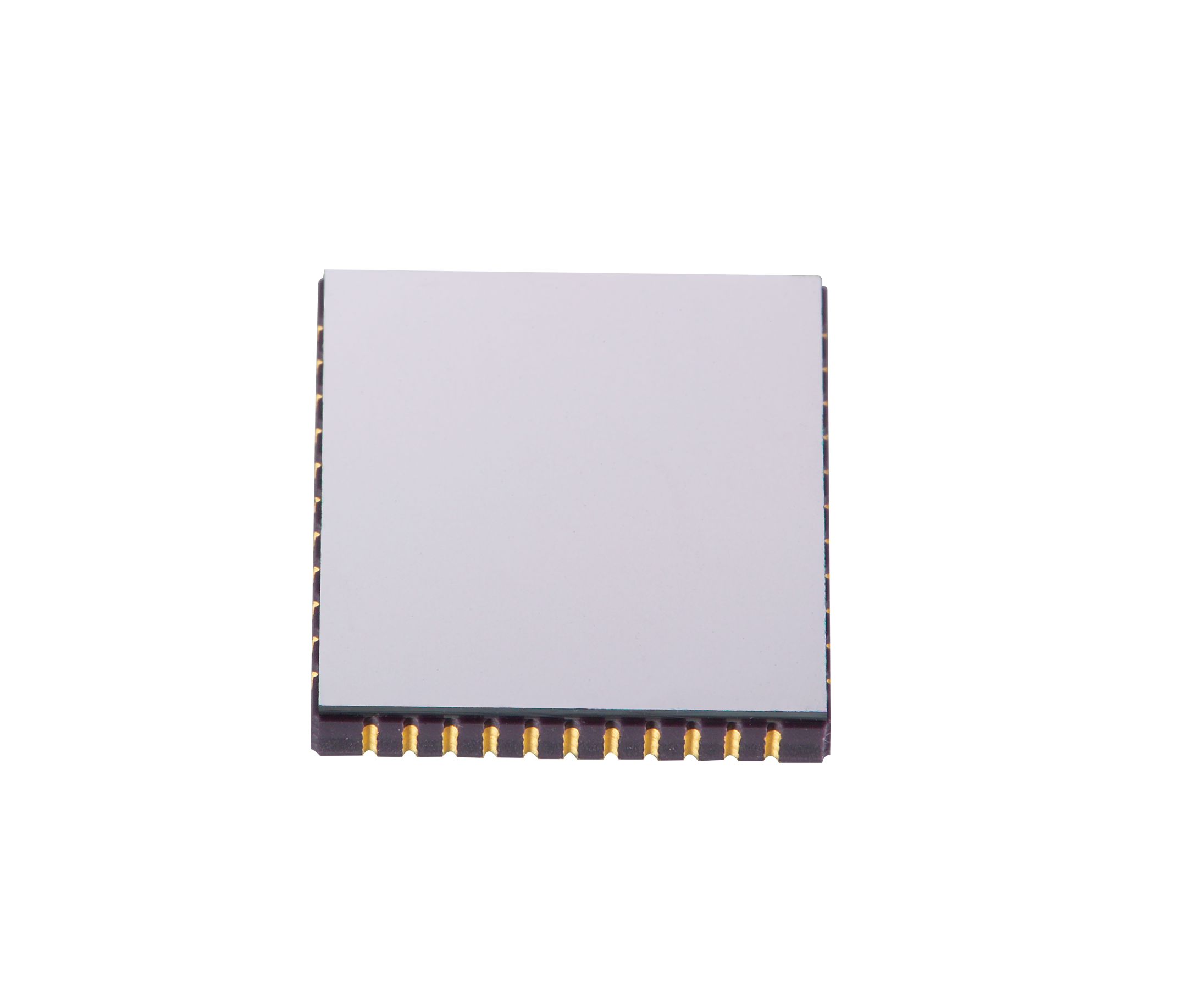

QVGA 적외선 검출기
384×288 비냉각형 적외선 검출기
QVGA(384×288) 고성능 적외선 검출기는 소형, 경량 설계로
산업, 보안, 야간 투시 등 다양한 분야에서 활용됩니다.
Thermal Expert는 적외선 검출기를 통해
카메라 제조사들이 시장을 선도할 수 있도록 지원합니다.
제품 종류
| 모델명 | 패키지 | 픽셀 피치 | 동작 온도 | 출시 상태 |
|---|---|---|---|---|
| DB384-17C-A | Ceramic | 17㎛ | -40°C ~ 65°C | 판매중 |
| DB384-12C-A | Ceramic | 12㎛ | -40°C ~ 85°C | 판매중 |
특징
- TECLESS (무열전소자 방식)
- 전원 공급: 아날로그/디지털 5V
- 출력 다이나믹 레인지: 1V ~ 4V
- 영상 반전 / 미러링 지원
- 44핀 리드리스 세라믹 진공 패키지
- 온칩 / 오프칩 듀얼 온도 센서
- 평균 반응도: 10mV / K
- 사용자 정의 윈도잉 지원
사양
DB384-17C-A
| 항목 | 사양 |
|---|---|
| 검출기 종류 | MicroBolometer (비냉각형) |
| 센서 해상도, 픽셀 크기 | 384×288, 17㎛ |
| NETD | ≤ 50mk @ F/1, 300K, 30Hz |
| 동작률 | ≥ 99% |
| 프레임레이트 | 최대 60Hz |
| 영상 출력 | 1채널 |
| 동작시간 | ≤ 15ms |
| 동작온도 | -40°C ~ 65°C |
| 파장대역 | LWIR (8 ~ 14µm) |
| 제품 크기 | 16.5(W) x 16.5(H) x 2.9(D) mm³ |
| 무게 | ≤ 4g |
| 윈도잉 | 윈도잉 기능 지원 |
DB384-12C-A
| 항목 | 사양 |
|---|---|
| 검출기 종류 | MicroBolometer (비냉각형) |
| 센서 해상도, 픽셀 크기 | 384×288, 12㎛ |
| NETD | ≤ 55mk @ F/1, 300K, 30Hz |
| 동작률 | ≥ 99% |
| 프레임레이트 | 최대 60Hz |
| 영상 출력 | 1채널 |
| 동작시간 | ≤ 15ms |
| 동작온도 | -40°C ~ 85°C |
| 파장대역 | LWIR (8 ~ 14µm) |
| 제품 크기 | 16.5(W) x 16.5(H) x 2.9(D) mm³ |
| 무게 | ≤ 3g |
| 윈도잉 | 윈도잉 기능 지원 |

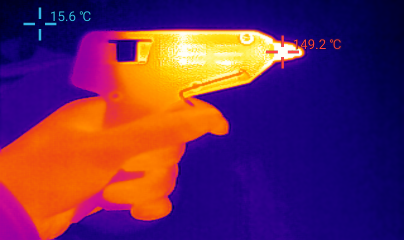

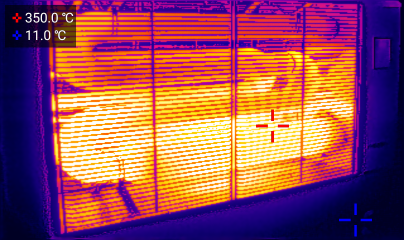

촬영 이미지
