TE – Development Kit Ⅰ



제품 설명


픽셀 수 : 384 X 288(17㎛ 피치)
온도 분해능 : 0.05℃ @ f/1.3
■ 다양한 소프트웨어 플랫폼 제공

주요 특징


■ 최고 성능의 적외선 영상품질과 온도 분해능
■ 국내 개발 적외선 센서 사용
■ 렌즈 교체 가능
■ 소형의 하드웨어 플랫폼
■ 셔터 無

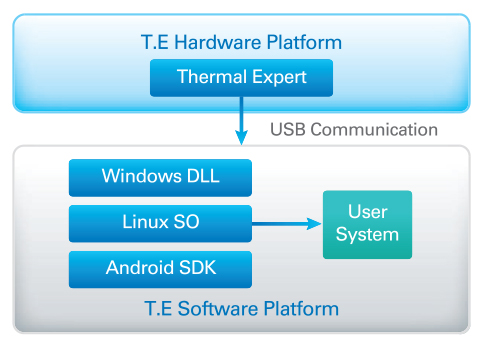

Thermal Expert 하드웨어 플랫폼


■ 하드웨어 플랫폼은 검출기 제어, A/D 변환, USB 통신, 플래시 메모리 내 보정 데이터 저장과 같은 기본 기능들을 제공함
■ 셔터가 없는 대신 주위 온도에 대하여 검출기 출력을 안정화하는 알고리즘 동작
■ 해당 제품은 셔터가 없음

Thermal Expert 소프트웨어 플랫폼


■ 소프트웨어 플랫폼은 사용자 시스템에서 검출기 불균일 보정, 불량 화소 보정, 온도 계산 등을 제공함
■ 안드로이드 SDK, 윈도우 DLL, 리눅스 SO 사용 가능
■ 열화상과 온도 데이터 결과를 제공함
■ iOS : 2016년 2분기 제공 예정

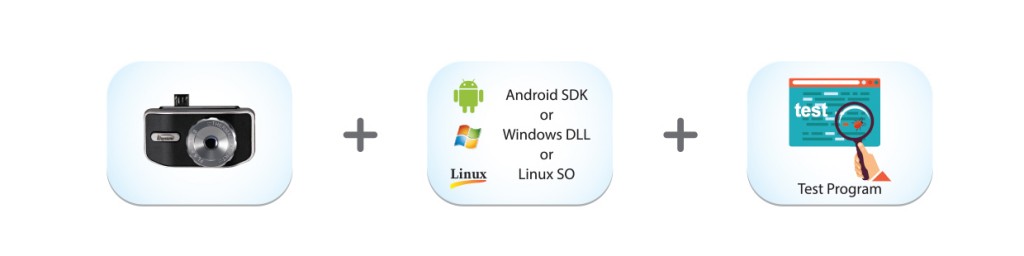

제품 구성



제품 사양


픽셀 : 384 x 288
픽셀 크기 : 17㎛
온도 분해능 : 0.05℃ @ f / 1.0, 0.08℃ @ f / 1.3
파장대역 : 8~ 14 ㎛ (장파장 적외선)
프레임 속도 :< 9 Hz
측정 온도 범위 : -10℃ ~ 150℃
작동 온도 범위 : -10℃ ~ 50℃
소비전력: < 500mW
무게 : < 27g,(기본 렌즈 포함)
크기(W x H x D) : 47mm x 25mm x 16mm , (렌즈 제외)
인터페이스 : Micro USB OTG
렌즈 타입 : 6.8mm f/1.3, 13mm f/1.0
관측시야[ ˚ ] : 광각(기본) : 56.3˚(수평)x41.8˚(수직)-71.4˚(대각선), 협각(옵션) : 28.7˚(수평)x21.7˚(수직)-35.3˚(대각선)
초점 범위 : 광각 : 0.2m ~ 무한대를 볼 때 0.19mm 초점 재조정, 협각 : 0.4m ~ 무한대를 볼 때 0.39mm 초점 재조정
